砂含量小會(huì)有什么后果？

砂是混凝土主材之一，與其它材料一起互相填充，使混凝土凝固后形成一個(gè)密實(shí)體。

砂作為骨料，起到很重要的作用，砂率的大小對(duì)混凝土的和易影響很大，在泵送混凝土中，砂率一般為38%到41%，但對(duì)于非泵送的混凝土，砂率只需33%至37%，砂率不可過(guò)大，也不能過(guò)小，否則對(duì)強(qiáng)度都有影響。

砂含量小會(huì)出現(xiàn)什么后果，要看混凝土使用在什么情況：

1、如果泵送的話(huà)，混凝土的和易性將會(huì)很差，碎石與漿脫離，料看起來(lái)像離晰一樣，而且容易堵泵，影響進(jìn)度。

2、如果非泵送，砂率小的話(huà)，對(duì)強(qiáng)度是有好處的（但有個(gè)度）。

配置混凝土為什么選中砂？

配制混凝土?xí)r優(yōu)先選擇中砂，細(xì)砂是最后沒(méi)辦法或者降低成本不得已才用的，因?yàn)榧?xì)砂與石子之間級(jí)配非常不好，攪拌出來(lái)的混凝土極易泌水使得混凝土的和易性不好。粗沙中砂細(xì)砂都是有一區(qū)二區(qū)三區(qū)的，只不過(guò)優(yōu)先選擇二區(qū)，在選擇1區(qū)的時(shí)候應(yīng)增大砂率，選擇3區(qū)時(shí)應(yīng)減小砂率。

區(qū)別就在于砂率的不同，粗砂的砂率大點(diǎn)，細(xì)沙的砂率??！

砼怎么樣強(qiáng)度才最高？ 那無(wú)非是它的空隙率小，比較密實(shí)， 然后要結(jié)合面要少，就跟構(gòu)件要盡量少留施工縫的道理一樣。這樣的砼強(qiáng)度才最高。粗砂的空隙率比較高` 那么要達(dá)到密實(shí)，他就必須用水泥填縫，這樣的水泥與砂之間的結(jié)合面就多了，相反，用細(xì)砂，那么細(xì)砂與細(xì)砂之間的結(jié)合面也多了。

中沙不僅細(xì)而且是介于粗沙與凈沙之間的，利于混凝土的融合。

砂子越細(xì)其比表面積就越大，需要水泥來(lái)包裹的用量就加大，而且如果砂子太細(xì)會(huì)使混凝土和易性不好，石子與砂漿很容易分離。細(xì)砂一般用于調(diào)整級(jí)配不佳的砂子。

用細(xì)砂配混凝土，強(qiáng)度會(huì)比用中砂配的低。

采用細(xì)沙和特細(xì)沙影響砼強(qiáng)度，骨料之間達(dá)不到最優(yōu)級(jí)配。

淡化海砂工藝

為了彌補(bǔ)天然砂的不足，世界上很多發(fā)達(dá)國(guó)家如英國(guó)、日本等國(guó)很早就開(kāi)始了淡化海砂的生產(chǎn)和應(yīng)用。我國(guó)浙江沿海地區(qū)也開(kāi)始采用機(jī)械除鹽的方法淡化海砂，并在一些工程建設(shè)中應(yīng)用。

淡化海砂的生產(chǎn)就是清除海砂中的氯離子等雜質(zhì)，降低海砂中殘留的Cl-含量。由于混凝土內(nèi)具有高堿環(huán)境，氯離子滲入到達(dá)鋼筋表面，只有達(dá)到一定濃度時(shí)鋼筋才開(kāi)始銹蝕。通常認(rèn)為，在混凝土中，當(dāng)濃度比值為Cl-/OH-＞0.61時(shí)，鋼筋才開(kāi)始銹蝕，國(guó)內(nèi)外都以此值為依據(jù)制定混凝土中氯離子的限值。

我國(guó)JGJ52-2006標(biāo)準(zhǔn)對(duì)砂中氯離子含量作了具體規(guī)定：對(duì)于鋼筋混凝土用砂，其氯離子含量不得大于0.06%；對(duì)于預(yù)應(yīng)力混凝土用砂，其氯離子含量不得大于0.02%（均以干砂的質(zhì)量百分率計(jì)）。

因此，只要采用合理的淡化海砂工藝，降低海砂中氯離子含量，將海砂用于鋼筋混凝土結(jié)構(gòu)物中也是完全可行的。

海砂除鹽的方法很多，有機(jī)械除鹽法、灑水法、浸漬法等等，其中機(jī)械除鹽法比較適用，需要的作業(yè)場(chǎng)面積比較小，除鹽時(shí)間短，品質(zhì)管理容易等優(yōu)點(diǎn)，但是用水量較大，1t海砂如果用自來(lái)水清洗，約需1.5t水/ m3砂，如果附近河水比較好，就可用河水清洗，或者用井水清洗，成本就較低。

機(jī)械除鹽法的工藝如下圖所示：

海砂的除鹽法分三個(gè)步驟：

1、海砂經(jīng)振動(dòng)分篩機(jī)分選，除去混入海砂中的超粒徑顆粒以及貝殼等雜物

2、用沖洗滑道和洗砂機(jī)進(jìn)行第一次沖洗

3、再用沖洗滑道和洗砂機(jī)進(jìn)行二次沖洗。

這種除鹽工藝不僅可以除去貝殼等雜質(zhì)和海砂中帶入的氯離子等雜質(zhì)，而且還可以有效地除去海砂中的泥粉等雜質(zhì)，可使砂中的含泥量控制在0.5%以下。

天然砂中常因含泥量較高，達(dá)不到JGJ52-2006標(biāo)準(zhǔn)要求，也可用本設(shè)施的一級(jí)（一次）沖洗法去泥。應(yīng)該指出，海砂也是一種再生緩慢的資源，我國(guó)海砂資源雖然豐富，但因海砂資源區(qū)域大多具有重要的生態(tài)價(jià)值和景觀(guān)價(jià)值，因此也要有長(zhǎng)遠(yuǎn)規(guī)劃，合理開(kāi)采，避免濫采濫挖現(xiàn)象的發(fā)生。

怎樣選合理砂率？

看型號(hào)

為提高泵送混凝土的流動(dòng)性，泵送混凝土的含砂率宜控制在40％～50％

混凝土的含砂率就是黃砂與石子的比例。

例如：含砂率40%，石子和黃砂用量為2000Kg，既：

黃砂用量2000*40%=800Kg，石子用量2000-800=1200Kg。

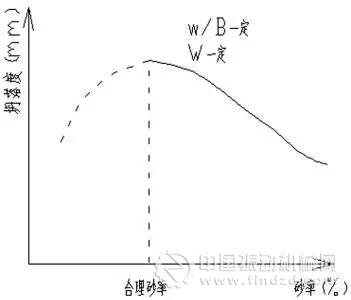

一般來(lái)說(shuō)，砂率越大，泵送流動(dòng)性能越好。但混凝土強(qiáng)度越差，所以一定要采用最合理的砂率。

另外，控制好石子的最大粒徑也能提高混凝土的泵送流動(dòng)性能

而且采用中砂比較節(jié)約水泥

細(xì)度模數(shù)說(shuō)的是單種砂的概念，級(jí)配是集體的概念。當(dāng)兩種砂的細(xì)度模數(shù)相同時(shí)，這兩種砂的級(jí)配一定相同，是這樣理解的。

假設(shè)A為細(xì)沙，B為粗砂，A1，A2，A3，B1，B2組成砂骨料（集體的概念），他們分別占1/6，1/6，1/6，1/4，1/4（級(jí)配的概念，比例的意思）。A1，A2，A3為細(xì)砂B1，B2為粗砂。A1和A2細(xì)度模數(shù)相同（都是細(xì)砂），他們都是一樣大小的圓球，他們?cè)诩w中占的比例是一樣的。A2和A3，A1和A2，B1和B2等都是細(xì)度模數(shù)相同，所占比例也相同（級(jí)配就相等).理解這句話(huà)要把他放在骨料這個(gè)集體中考慮。

細(xì)度模數(shù)是砂單純的建筑材料的范圍。細(xì)度模數(shù)越大，表示砂越粗。細(xì)度模數(shù)在3.7-3.1為粗砂，在3.0-2.3為中砂，在2.2-1.6為細(xì)砂。普通混凝土用砂的細(xì)度模數(shù)范圍在3.7-1.6，以中砂為宜。如果是同樣粗細(xì)的砂，空隙最大，兩種粒徑的砂搭配起來(lái)，空隙有所減小，三種粒徑的砂搭配，空隙更小。

混凝土的含砂率，是混凝土中砂的重量與砂石總重量之比。在確定混凝土配合比時(shí)，應(yīng)選擇最優(yōu)含砂率。

密實(shí)的混凝土應(yīng)該是砂子填滿(mǎn)石子空隙，水泥漿包裹住砂石并填滿(mǎn)砂子的空隙，以達(dá)到最大密實(shí)度。若砂子過(guò)少，則石子空隙的一部分，將用水泥漿填充，這樣將增加水泥用量，是不經(jīng)濟(jì)的；砂子過(guò)少，沒(méi)有足夠的砂漿對(duì)石子進(jìn)行潤(rùn)滑作用，勢(shì)必加大內(nèi)摩擦，降低混凝土的流動(dòng)性，造成操作困難。而且由于水泥砂漿的粘滯性降低，石子容易分離，造成離析現(xiàn)象。但砂子過(guò)多，增大砂的表面積，就需要水泥漿包裹，同樣也要增大水泥用量。

在施工中多用中、粗砂而不用細(xì)砂，就是因?yàn)榧?xì)砂粒徑小而表面積大及含土量大的緣故。而且砂率過(guò)大粗骨料減少，還會(huì)引起混凝土強(qiáng)度降低。

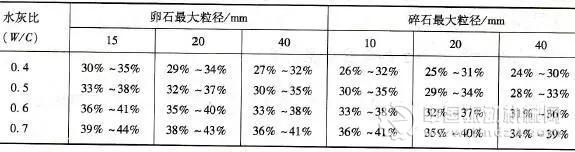

合適的含砂率應(yīng)是石子、砂、水泥漿互相填充，使混凝土既能達(dá)到最大密實(shí)度，又能保證最少的水泥用量。實(shí)踐證明，含砂率一般在30%~38%左右。但由于影響砂率的因素很多，需要根據(jù)石子的形狀、粒徑、孔隙率和砂子的品質(zhì)及水灰比的大小、混凝土和易性等因素，進(jìn)行試驗(yàn)和調(diào)整，而不能僅靠計(jì)算來(lái)解決。
