1 應用行業和領域：

在化工和食品行業流化床干燥和冷卻是大量產品生產工藝的輸出端設備。所以物料能夠在被進一步處理后，進行儲存、包裝，而又保證質量不受影響至關重要。
干燥程度和出口溫度需要根據每種產品的具體屬性進行調整。除了干燥和冷卻功能，流化床技術還可以應用于烘烤、附聚、溫度控制和速化等；由于振動輔助工藝能夠帶來很多優點，所以在很多應用中和振動技術同時使用。

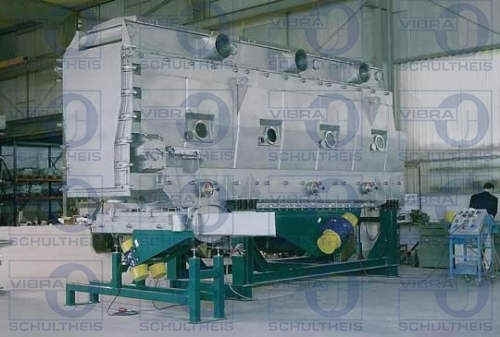

2 奶粉行業的應用：VF 48/6,4振動流化床干燥機

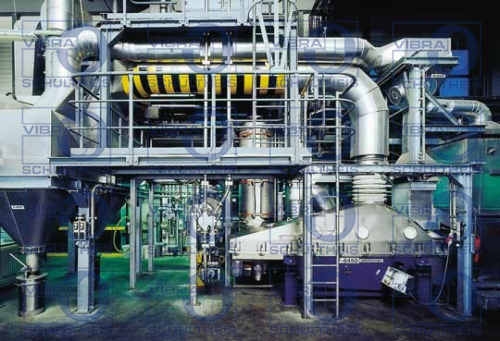

3 奶粉行業的應用：VR 150/15，雙質體流化床干燥，流化面積22平方米

如今選擇最佳建造形式的標準僅考慮功能特征已經遠遠不夠了。干燥設備的質量不僅取決于設備能否完成既定的干燥任務，更多的還要取決于大量的設計細節，包括符合衛生標準、便于清潔、便于拆卸所有需要清潔的部件以及通過簡單的調整就能處理多種產品，符合多種生產條件等。

4 振動流化床的技術創新：

在近幾年，位于美茵河畔歐芬巴赫市的維博爾總部VIBRA MASCHINENFABRIK SCHULTHEIS GmbH& Co.

依照上述標準設計和制造了大量的正真引領技術潮流的干燥設備。振動流化床干燥機在食品、醫藥和精細化工領域的應用，除了需要徹底全面的清潔，還經常需要配備自動的CIP（原位清洗）系統。維博爾公司結合數十年的技術和長期的項目經驗開發了一套解決方案——細菌高度敏感——能夠滿足流化床在封閉狀態下對潮濕的流化板進行清潔。上圖所示為雙質體振動流化床干燥/冷卻，流化板面積22平方米就融合了上述特殊要求。為了便于運輸和拆卸，流化板框架可分為幾個子部分，在運行時用夾子固定在空氣箱和烘干罩的中間。氣動提升烘干罩時，只需幾秒鐘就可以將流化板放進流化床腔體：從尾端門處將流化板放在濕區的球形軸承支撐的組合滾輪上。用氣動驅動方式打開和關閉干燥機烘干罩，這樣既可以承受振動，也可以把操作人員手動干預清潔干燥機限定在“濕區”。這樣就沒有必要將連接在供氣和排氣以及喂料和卸料之間的彈性連接襯套拆除。既方便，有高效。

5 維博爾振動流化床獨特設計系列之：內置式流化板和抽屜式濾芯

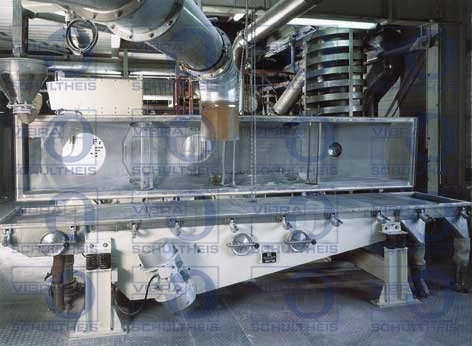

VF 60/10振動流化床，獨特的內置式流化板和抽屜式濾芯設計

6 振動流化床系統設計系列之：測試車間圖片

維博爾（VIBRA）Offenbach測試車間一角：振動篩振動輸送機、流化床和煙氣處理系統

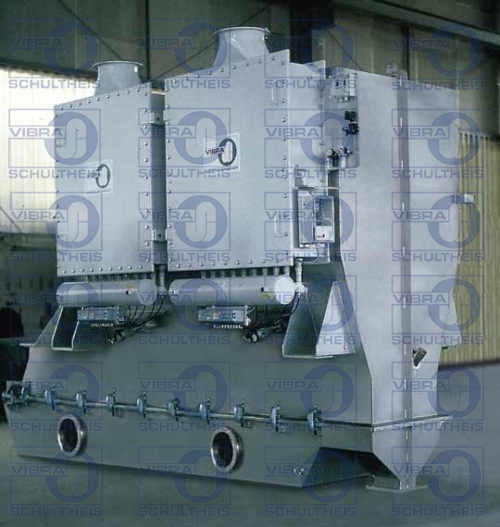

7 維博爾靜態流化床獨特設計系列之：抽屜式濾芯

靜態流化床：獨特的抽屜式濾芯設計

8 維博爾靜態流化床獨特設計系列之：濾芯安裝位置

靜態流化床，獨特的濾芯安裝位置設計

9 振動流化床獨特設計系列之：沖孔板和除塵等

維博爾（VIBRA）設計的流化板通常由特殊的沖孔板制成，這樣便于進入設備內部和更換床板，板上有可選吹氣方向以及預設的壓力損失，這是流化床設備最重要的部分。維博爾公司開發的抽屜式技術已經被證明能夠同時滿足衛生和工藝處理的要求。在眾多的應用中，除塵器和流化床的完美結合，讓煙塵直接返回到被干燥的產品中，便于緊湊設計整套設備。為了達到這個目的，過濾器做濾筒使用，還可以選項配備氣動清潔裝置。為了在不拆除任何部件的條件下進行全面常規的設備清潔，過濾器安裝在可移動的滑入式單元上，這樣在拆除和更換濾芯時抽屜系統也能起到有效作用。此外我們還根據具體情況給流化床設計滑入式過濾器，同時將流化板設計為抽屜式。過濾器和流化板都可以在干燥機尾端門打開后從殼體中拉出。氣動對接裝置保證了排氣罩和排氣管之間的過濾器濾筒安裝的氣密性，這也是該系統的另一個顯著特征。

振動流化床系統：VSK 25-7/7兼具篩分和全套煙氣處理功能

10 振動流化床獨特設計系列之：空間緊湊、輔助功能強大

為了考慮到現場空間的布局，維博爾（VIBRA）有時候還會將過濾器直接安裝在排氣罩里?；蛘邔⑦^濾器安裝在罩子的尾部。不管周圍空氣處理輔助設備是什么，如熱交換器、分級、分離器或過濾器，控制好直接在流化板上產品層的反應時間和產品層厚度非常重要。維博爾設計的特殊手動和氣動擋板或閘門，能夠滿足上述功能，還可以協助排除結塊。我們有時根據情況采用變頻振動電機，這樣有助于優化干燥/冷卻工藝。振動流化床設備在原有熱處理功能基礎上開發的新輔助功能的主要原因是很多客戶在受限條件下需要空間更緊湊設備。除流化部分外，我們有時候還會融合脫水和篩分等功能。

11 振動流化床獨特設計系列之：烘干罩的提升方式

下圖所示的設備，是維博爾（VIBRA）專門設計用于快速清潔，經常更換產品的烘干罩提升方式。如先將罩子用液壓氣缸提起，然后借用提升裝置；或采用直接快速提升方式。

上圖是振動流化床和篩分功能的融合，采用液壓開啟方式

上圖是振動流化床和篩分功能的融合，采用快速提升方式開啟

12 振動流化床獨特設計系列之：批量處理

很多工藝，如烘烤榛子、杏仁或咖啡豆，或者長期間批量烘干處理化學或醫藥產品，都要求長而精確設定的可再現的干燥時間。這些苛刻的工藝要求無法在矩形的流化床干燥機中得以持續實現，維博爾（VIBRA）特別為上述工藝開發了批量干燥機。下圖所示設備為兩個圓形振動批量處理流化床，用于烘干和冷卻杏仁片。當達到設定工藝時間時，在流化板上持續循環的產品就會從尾部排除并自動進入下一道工序。

下圖的振動流化設備轉為烘干杏仁片設計

經過測試驗證各種新工藝的理論設計非常重要。借助多種測量技術和觸摸屏電子控制器，測試用的小型化振動流化床干燥設備（如圖上圖所示），為設計生產大型設備提供了非常重要的信息。維博爾（VIBRA）設計、生產的大量特殊的振動流化床設備在更廣的領域使用，也在不斷證明和反復證明我們理論和提供的標準方案是正確的。下圖是維博爾成熟振動流化床工藝和設備的例證。

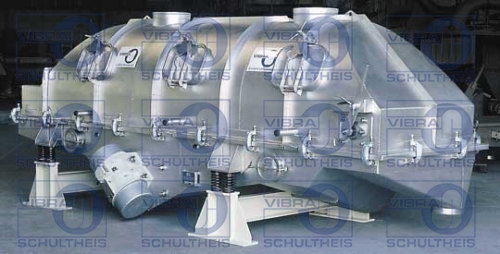

上圖為VF 60/8振動流化床干燥機，焊接有保溫層，用于處理洗衣粉

上圖為VR 110/10共振式流化床冷卻機，流化板面積為11平方米，用于處理聚合物粉

上圖為VR 110/10共振流化床干燥機，全保溫處理，用于冷卻橡膠片

上圖為實驗型流化床干燥機，用于計算設計數據，進一步論證設計理論的計算數據的正確性。
